Общая структура
Оборудование ОХ-631 для установки углов управляемых колес главным образом состоит из блока питания приспособления для установки колес, измерительных наконечников, блокираторов колес, опорных кругов седельного сцепного устройства (дополнительно), кронштейна рулевого колеса, и депрессора педали тормоза, и т.д.

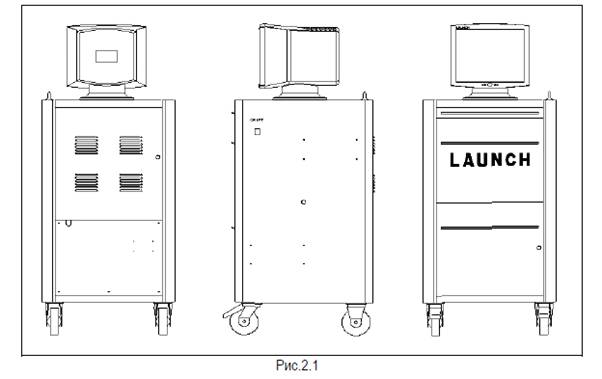

Блок питания оборудования для установки углов управляемых колес Блок питания представляет собой платформу управления работой оборудования. Она состоит из корпуса, компьютерной группы, схемой интерфейса, устройства подачи питания, и так далее, как показано на Рис. 2.1.
Компьютерная группа включает в себя промышленный компьютер, монитор, клавиатуру, мышь и принтер.
Монитор устанавливается на верхней части корпуса.
Мышь и клавиатура размещаются на выдвижной доске.
Принтер находится на выдвижном ящике в центре корпуса. Промышленный компьютер размещается в нижнем отделе корпуса.
Интерфейсная схема включает в себя блок питания генератора с технологией Bluetooth. Передающее устройство технологией Bluetooth размещено в корпусе.
Блок питания включает в себя питающий провод, сетевую розетку и силовой выключатель. Силовой выключатель находится в правой боковой стороне корпуса. Питающий кабель размещается в задней части нижней части корпуса. Сетевая розетка установлена на разделительной доске обшивки корпуса. Силовой выключатель находится на боковой стенке корпуса.
Измерительные наконечники
Оборудование Х-631 оснащено четырьмя измерительными наконечниками. Они представляют собой измерительные наконечники с маркировкой 131., РР и как показано на Рис..2.2. Измерительные наконечники не являются взаимозаменяемыми. Если один из измерительных наконечников заменяется, все остальные измерительные наконечники должны калиброваться повторно.
Каждый измерительный наконечник оборудован датчиком ПЗС на конце, излучателем Bluetooth/ приемником в середине. Датчик ПЗС улавливает световую точку и передает ее координаты на компьютер посредством излучателя Bluetooth.
Компьютер обрабатывает полученный сигнал о координатах данных.
Далее приводится описание кнопок Ж панели в средней части каждого измерительного наконечника, как показано на Рис.2.3.
ЖК-дисплей имеет шесть функций: [Отображается интерфейс запуска]: “Готовность к использованию Х-631" отображается на ЖК-дисплее, как показано на Рис. 2.4.
[Дисплей состояния зарядки]: “Зарядка батареи" отображается на ЖК-дисплее, как показано на Рис.2.5.
Показывается, что происходит зарядка батареи.
“Зарядка завершена!” отображается на ЖК-дисплее, как показано на Рис.2.6. Показывается, что зарядкабатареи закончена.
[Дисплей электрического уровня]: “уровень" отображается на ЖК-дисплее. Показывается, что происходит настройка положения уровня, при этом черный перемещающийся значок показывает положение| пузырькового уровня, как указано на Рис.2.7.
Измерительный наконечник занимает горизонтальное положение, когда черный перемещающийся значок заменяется на «ОК», как указано на Рис.2.8.
[Дисплей цикла компенсации]: для отображения текущего состояния компенсации измерительного наконечника: «О» означает, что запущена операция цикла компенсации для указанного измерительного наконечника. Интерфейс представлен на Рис.2.9.
90,180, 270 и 360 показывают соответственно углы, при которых происходит вращение покрышек.
Интерфейс представлен на Рис.2.10.
После завершения операции компенсации для измерительного наконечника, уровень статуса измерительного наконечника отображается на ЖК-дисплее, а индикатор компенсации цикла на панели управления измерительного наконечник загорается зеленым. Интерфейс представлен на Рис.2.11.
[Дисплей показателей измерительного наконечника]: Дисплей, отражающий в реальном времени угол развала колеса (С), схождение колес (Т) и ёмкость электрического заряда батареи (В), как показано на Рис.2.12.
[Дисплей статуса измерительного наконечника]: отображает положение измерительного наконечника и емкость электрического заряда батареи, как показано на Рис.2.13.
[Дисплей статуса]: “Ожидание..." отображается на ЖК-дисплее. Показывается, что измерительный наконечник находится в режиме ожидания для экономии электрической зарядки. Режим ожидания может переключаться в нормальный рабочий режим, как показано на Рис.2.11.
Кнопочная панель состоит из 6 кнопок:
[Задний индикатор]: клавиша включения/ отключения светового индикатора ЖК-дисплея.
[Вперед]: для выполнения тестирования работы системы в стандартной последовательности (выбор модели транспортного средства ->
компенсация цикла-* измерение угла поворотного шкворня -> измерение параметров задней оси -> измерение параметров передней оси -* печать полученных результатов).
[Назад]: для возврата к предыдущей рабочей процедуры при тестировании.
[Цикл компенсации]: при специальном нажатии данной кнопки запускается выполнение цикла компенсации.
[Переключатель мощности]: включение / отключение источника питания измерительного наконечника.
Предусматривается наличие 9В разъема для подачи электрического питания на боковой стороне корпуса измерительного наконечника.
Используется для зарядки батареи измерительного наконечника. При полной зарядки емкости батареи, зарядный контур автоматически прекращает заряжаться.
Внимание! До начала зарядки измерительного наконечника убедитесь, что питание отключено.
Измерительный наконечник является точным прибором и требует бережного обращения для получения точных измерений.
Блокираторы колес

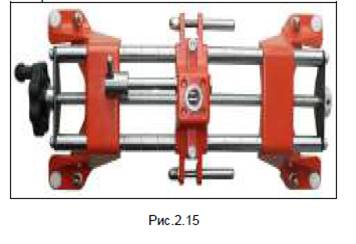

Оборудование Х-631 оснащено 4 блокираторами колес(смотри Рис.2.15).
Поверните кнопку регулировки для задания требуемого диапазона между колесными блокираторами, а после закрепите блокиратор к ободу колеса. Поверните кнопку регулировки для выполнения фиксации колесного блокиратора надежно на ободе колеса. Посредством крепления колесного блокиратора сцепите блокиратор колеса и колесный обод.
Установка блокиратора колеса является непременным условием тестирования. Блокираторы должны по всей поверхности контактировать с колесным ободом без касания свинцового грузика.
При выполнении операции избегайте возникновения каких-либо помех. В противном случае может возникать искажение, при котором результаты тестирования становятся неточными.
Подвесной кронштейн блокиратора колес Оборудование Х-631 для установки углов управляемых колес оснащено подвесными кронштейнами блокиратора колес, как показано на Рис.2.16.
После распаковки, необходимо установить указанные 4 подвесные кронштейна слева и справа на боковой стенке корпуса.

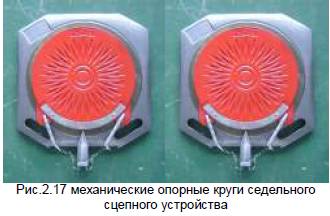

Опорный круг седельного сцепного устройства Оборудование ОХ-631 оснащено двумя механическими поворотными кругами (стандартную конфигурацию смотри на Рис.2.171
При выполнении тестирования, поворотные круги должны устанавливаться на переднее колесо транспортного средства на подъемнике.
Используйте стопорный штифт для фиксации опорного круга до начала движения транспортного средства. После остановки транспортного средства выньте стопорный штифт, при этом передние колеса должны находиться в центре опорных кругов.
При тестировании старайтесь максимально точно поместить переднее колесо в центр опорного круга седельного сцепного устройства.
Держатель рулевого колеса
Оборудование Х-631 оснащено рулевого колеса, как показано на Рис.2.15. Используйте держатель рулевого колеса для фиксации рулевого колеса по выступающим точкам козырька.
Депрессор педали тормоза
Оборудование Х-631 оснащено депрессором педали тормоза, как представлено на Рис.2.16. Используется для удержания педали тормоза.
